山東源林CO催化劑中毒、使用溫度的說明：

    催化劑中毒

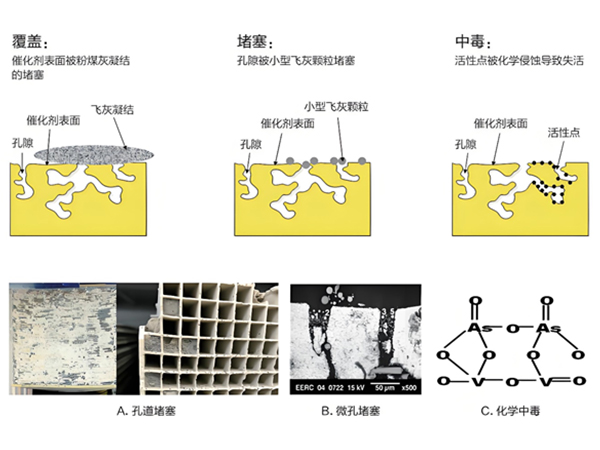

    催化劑中毒的機理主要包括物理中毒、化學中毒和熱中毒。

    物理中毒：煙氣中的顆粒物、重金屬等物理雜質會覆蓋在催化劑表面，堵塞催化劑孔隙，減少氣體與催化劑的有效接觸面積。長期的物理沉積可能導致催化劑結構的微小損傷，尤其是在清除沉積物時，可能會對催化劑的載體結構造成進一步的損害。沉積物可能改變催化劑表面的熱傳導性能，影響催化劑在高溫環境下的穩定性和催化活性。

    化學中毒：煙氣中的化學物質如SO?、HCl等會與催化劑的活性位點發生反應，形成穩定的化合物，使催化劑的活性位點失去作用。例如，煙氣中的磷化合物在高溫下可能與催化劑發生反應，生成磷酸鹽，導致催化劑表面活性位點的喪失。

    熱中毒：在高溫環境下，催化劑中的活性成分可能會發生燒結，導致比表面積減小，催化能力下降。高溫可能導致催化劑中一些組分發生相變，從活性較高的晶相轉變為活性較低的晶相，這同樣會降低催化劑的活性。高溫環境下，催化劑表面的活性位點可能因燒結而數量減少，同時原有的活性位點也可能因結構變化而失去原有的催化功能。

    CO催化劑的使用溫度低

    如果CO催化劑使用溫度低于要求的溫度，那么VOCs或CO在催化劑表面容易發生結焦（積炭），活性會不斷降低。如果單純的催化劑表面積炭，可通過提高催化劑溫度到350℃在空氣氛圍下進行4~12小時的熱處理可回復其活性。

    低溫狀態下，大量的有機物進入催化床，附著于催化劑表面，造成催化劑“悶死”，導致催化劑暫時失活。其原因一方面是反應溫度低，有機廢氣燃燒不充分；另一方面生成物逸出難度加大。當催化劑出現低溫“悶死”現象時，應當通入大量的新鮮空氣，并提高催化燃燒室溫度，進行催化劑再生。

    CO催化劑超高溫使用

    如果CO催化劑在超高溫下使用，它表面的活性組分（鉑、鈀）會發生團聚，粒子長大，使得催化劑的有效活性位下降，催化劑活性下降。此外，高溫會造成催化劑比表面積下降，催化劑載體和助催化劑發生固相反應等，使得催化劑活性下降。催化劑超高溫使用導致的催化劑性能下降是不可逆，因此在催化劑使用過程一定要避免長時間超高溫使用。

    催化劑高溫失活是因為在高溫下，負載在載體上的高分散的活性組分的小晶粒，具有較大自由能，加之表面晶格質點在加熱的情況下產生振動而發生位移，逐漸由小晶粒聚集為大晶粒，導致活性表面減小，活性降低，甚至失去活性。

    對金屬催化劑，當反應溫度約為金屬熔點的三分之一時，就會引起金屬表面原子的遷移，當反應溫度高于其熔點的二分之一時，體相原子也會變得容易流動，使催化劑的燒結更加嚴重。

    粉塵的影響

    如果氣體中含有粉塵，小顆粒的粉塵容易進入CO催化劑微孔，使得CO催化劑性能下降，因此要保證VOCs氣體中比較低的粉塵含量。如果大顆粒粉塵在催化劑表面沉積，那么可以用高壓空氣吹掃等方式清理。

    有機硅中毒

    有機硅烷進入CO催化劑孔道發生反應，有機硅烷中的C元素轉化為CO?、H元素轉化為水，Si元素轉化為SiO?，由于SiO?是固體，會留在催化劑微小的孔道內，堵塞孔道，導致CO催化劑失活。而且，這種失活是不可逆的。因此，在VOCs處理時要避免有機硅的中毒。有機硅中毒也是不可逆的，一定要避免。

    金屬有機物中毒

    金屬有機化合物的中毒機理類似于有機硅。

    P、F、Pb、Zn元素中毒

    這些物質對CO催化劑的中毒，目前機理還不清楚，這類物質的中毒也是不可逆的中毒。

    Cl和S中毒

    對于Cl和S對CO催化劑的中毒，S對CO催化劑中毒作用很小，Cl只要不是高濃度和長時間的中毒，基本也是可逆的。但是當含氯有機物存在時，由于含氯有機物在催化劑表面吸附很強，因此會造成催化劑性能下降。可以將催化劑溫度到350℃在空氣氛圍下（不含氯）進行4~24小時的處理，CO催化劑性能基本會恢復。如果長時間、高濃度的長時間的中毒，依然會導致催化劑不可逆轉的中毒的。

    在催化氧化反應過程中，電負性越強的物種越容易和金屬離子M+結合，以甲烷燃燒為例：MO+CH4——COx+H2O+M，M+O2——MO完成一個催化循環。如果有機廢氣中含有硫、鹵素，金屬離子M+與硫、鹵素會產生配位反應，因而破壞這催化氧化的循環鏈，造成催化劑失活。

    1、化學吸附與活性位點失活

    （1）硫——金屬強化學鍵形成

    硫（S）通過未成對的孤對電子與過渡金屬（如Pt、Pd等）的d軌道結合，形成穩定的S——M鍵（如PtS或PtS?），覆蓋或占據金屬活性位點，直接阻斷反應物的吸附與活化過程。

    （2）競爭吸附與活性位點覆蓋

    硫化合物（如H?S、SO?）優先吸附于催化劑表面，與反應物（如烴類、H?）競爭活性位點，抑制目標反應的進行。

    2、催化劑結構破壞

    （1）金屬活性成分的化學轉化

    硫與金屬活性中心反應生成熱力學穩定的硫化物（如PtS、Ni?S?），改變金屬的電子狀態和晶格結構，導致活性成分不可逆失活。

    （2）載體或助劑的功能削弱

    硫可能侵蝕催化劑載體（如Al?O?）或與助劑（如K?O）反應，破壞酸性或堿性功能位點，間接影響金屬與酸性中心的協同作用。

    3、可逆性與不可逆性中毒差異

    （1）可逆中毒：硫通過可逆吸附（如PtS可逆）覆蓋活性位點，通過高溫還原或低硫環境再生。

    （2）不可逆中毒：硫與金屬形成穩定化學鍵（如PtS不可逆），需更換催化劑。

    4、協同毒化效應

    （1）硫與其他毒物（如As、P）共同作用時，可能通過以下途徑加劇中毒：

    （2）多毒物復合吸附：硫與砷競爭吸附于活性位點，形成更穩定的復合毒化層（如Pt-S-As），加速失活。

    （3）結構穩定性下降：硫誘導的金屬硫化物可能促進燒結或相變，降低催化劑高溫穩定性。
